주파수 대역 명칭

by 우프 2024. 3. 12.
반응형

1. USA 레이더 주파수 밴드

밴드 범위(GHz) 기능
VHF 0.05-0.3< 탄도탄 조기경보 및 우주감시
UHF 0.3-1.0 탄도탄 조기경보 및 우주감시
L 1.0-2.0 장거리 탐지, 항공관제
S 2.0-4.0 중·장거리 탐색
C 4.0-8.0 장거리 탐색 및 추적
X 8.0-12.0 단·중거리 탐색 및 추적, 사격통제
Ku 12.0-18.0 정밀 사격통제
K 18.0-27.0 대기의 수증기 흡수에 의해 사용하지 않음
Ka 27.0-40.0 단거리
mm 40.0-300.0 단거리 고해상도 감시
  • S대역 특징 및 레이다 영향/임무
    • 넓은 안테나 빔폭 → 광역 탐색 적합
    • 낮은 대기 감쇠율 → 장거리 탐지/추적 적합
  • X대역 특징 및 레이다 영향/임무
    • 좁은 안테나 빔폭 → 각도 분해능 향상
    • 광대역 운용 가능 → 거리 분해능 향상, 저고도 탐지/추적 특성 향상
    • 유도탄 교신, 표적조사


2. NATO 레이더 주파수 밴드

밴드 범위(GHz)
C 0.5-1.0
D 1.0-2.0
E 2.0-3.0
F 3.0-4.0
G 4.0-6.0
H 6.0-8.0
I 8.0-10.0
J 10.0-20.0
K 20.0-40.0
L 40.0-60.0

3. 주파수 밴드

  VLF LF MF HF VHF UHF SHF EHF

1kHz   30kHz 300kHz 3MHz 30MHz 300MHz 3GHz 30GHz 300GHz



4. 통신분야에서의 주파수 밴드

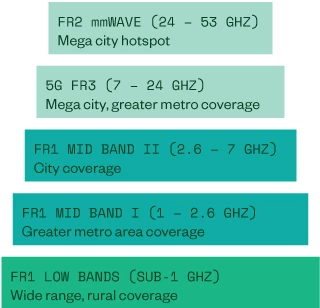

  • 5G New Radio를 위한 주파수 대역 (Frequency Rang, FR)
  • FR1: 410 MHz to 7.125 GHz, sub-6 GHz frequency bands
  • FR2: 24.25 GHz to 52.6 GHz, mmWave
  • 1G: FDD/FDMA @ 800MHz, BW 30kHz
  • 2G: FDD/CDMA @ 1.8GHz, BW 1.25MHz
  • 3G: FDD/WCDMA @ 2.1GHz, BW 5MHz
  • 4G: FDD/OFDMA @ 2.6GHz, BW 20MHz
  • 5G: TDD/IFDMA @ 3.5GHz, BW 100MHz
  • 6G: OFDMA/NOMA @ 7-15GHz, BW 400MHz (예상)
