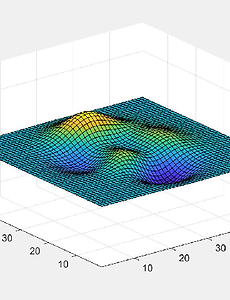

Matlab에서 figure를 동영상 avi 파일로 만들기 MATLAB의 가장 강력한 무기 중 하나가 data를 그림으로 plot하기 편하다는 점이다. 간혹 시간에 따라 변화하는 상태를 for문같은 반복 명령어를 사용해서 plot 명령어를 실행한 경우, 이를 동영상으로 저장해서 발표자료에 넣고 싶은 경우가 생기기 마련이다.참고로 MATLAB2012 버전 즘에는 movie2avi라는 함수를 사용할 수 있었지만, 2016년 버전부터 VideoWriter라는 함수를 사용해야 한다. Z = peaks; % plot할 data 생성surf(Z)axis tight manual;set(gca, 'nextplot', 'replace children'); v = VideoWriter('peaks.avi'); % peas.avi라는 동영상 파일을 만들기 위해서 video writ.. 2019. 7. 17.
주파수 대역 1, AM broadcast band 주파수 대역 : 535 ~ 1605 kHz 응용분야 : 현재 AM radio 주파수로 사용됨. 특성 : 주파수가 낮기 때문에 장거리 전파전송이 용이함 2. FM broadcast band 주파수 대역 : 88 ~ 108MHz 응용분야 : FM radio 주파수로 사용됨 특성 : AM에 비하여 넓은 대역의 channel을 갖을 수 있어서 방송간 간섭이 적음. 3. TV 주파수 대역 : 54 ~ 890MHz ( 54 ~ 72MHz :VHF TV (2 ~ 4) 76 ~ 88MHz : VHF TV (5 ~ 6) 174 ~ 216MHz : UHF TV (7 ~ 13) 470 ~ 890MHz : UHF TV (14 ~ 83)) 응용분야 : TV 공중파 방송용으로 할당되어 있음... 2018. 11. 18.
[MATLAB] MinGW-W64 수동 설치 MATLAB GUI Programing을 한 후에 누구나 exe 실행파일로 compile하기를 원할 것이다. 먼저, GUI를 compile하기 위해서는 우선 'MATLAB Compiler' ToolBox가 설치되어 있어야 한다. 하지만 이런 경우에도 명령창에서 mex -setup나 mbuild -setup명령어를 치면 MinGW-w64 compiler가 필요하다고 뜨는 경우가 있다. MATLAB의 버전을 높여가면서 Add-On을 통하여 ToolBox 뿐만 아니라 이러한 MinGW-W64도 설치할 수 있도록 하고 있다. 편리한 측면도 있지만, 회사 보안 정책 등으로 네트워크에 연결하기 꺼리는 경우 Add-On으로 설치가 어려울 수 있다. Add-On이 되면 아래의 Mathworks의 File Exchang.. 2018. 8. 15.
Agilent ADS 2차원 결과 데이터 보기 ADS simulation의 결과를 보기위해서는 dataset 구조를 정확히 알아야 한다. 주파수가 1 MHz에서 20 MHz까지 0.1 MHz 단위로 sweep하면서 시뮬레이션하였다고 가정하자. 보고자 하는 파라미터가 Vout이라고 하면, 해석주파수 개수가 191개 이니 Vout은 1 x 191의 행렬 형태로 저장된다. 이러한 경우는 해석결과를 보는데는 크게 문제가 없지만, parameter sweep을 하면서 주파수 해석을 하면 Vout은 1차원 행렬이 아닌 2차원 행렬의 형태가 된다. parameter sweep을 1~10까지 11개 구간으로 스윕하는 경우 Vout은 11 x 191의 행렬 형태로 저장된다. 이렇게 2차원 행렬로 저장된 경우 해석결과를 보면 parameter sweep한 것까지 겹쳐.. 2018. 5. 19.
데시벨(Decibel) vs 네퍼(Neper) 거리에 따라 감쇠하는 파(wave)에 대한 감쇠상수(Attenuation Coefficient)는 주로 Np/m (nepers per meter) 또는 dB/m (decibel per meter)로 표현된다. 참고로 Neper(Np)는 차원이 없는 단위(dimensionless unit)이다. 그러면 왜 익숙한 dB를 사용하지 않고 neper를 사용하느냐? 간단하게 말해 neper는 실제 수식으로 감쇠되는 강도을 의미하고, dB는 감쇠되는 양을 log를 취한 것의 차이다. 음파, 전자기파 등 어떠한 형태이든지 파(wave)가 전파하면서 감쇠되는 것을 표현하는 수식은 다음과 같다. $$ \exp\left (-\alpha r \right ) $$ 여기서 α가 Neper이다. 반면, dB로 표현되는 감쇠는 다.. 2017. 11. 30.
테일러 급수 (Taylor Series) 1. Taylor Series (테일러 급수) Example) 2. Maclaurin Series (맥클로린 급수) ▶ a=0인 Taylor Series 3. Binomial Series (이항급수) 2017. 11. 3.
온라인 무료 전자회로 시뮬레이션 1. CircuitLab https://www.circuitlab.com/editor/ 1. EasyEDA circuit simulator: EasyEDA is an amazing free online circuit simulator which is very suitable for everyone who loves electronic circuit. EasyEDA approximates some LTspice IV, but with a somewhat more friendly interface. This simulator is also very powerful, which can verify analog, digital, and mixed signal circuits with spice subcircui.. 2017. 9. 24.
Microwave 관련 유용한 사이트 http://www.qsl.net/va3iul/ microstrip trace height: http://www.sigcon.com/Pubs/edn/strmicromodes.htm 2017. 8. 15.
자동차/IT 관련 주요 전시회 ▷ 전시회 일정 검색: 하나투어 해외전시회 1. 세계 5대 모터쇼 가. 디트로이트 모터쇼naias.com/ 2017년 1월 8일 ~ 22일 나. 제네바 모터쇼http://www.gims.swiss/en/ 2017.03.09.~19. 다. 프랑크푸르트 모터쇼 (IAA)http://www.iaa.de/en/2017년 9월 14일 ~ 24일 라. 도쿄모터쇼http://www.tokyo-motorshow.com/en/2017.10.27.~11.05. 마. 파리 오토살롱짝수년 개최 2. 국내 모터쇼 가. 서울 모터쇼홀수년도 나. 부산 모터쇼짝수년도 3. IT 전시회 가. CES매년 1월 라스베가스 나. MWC 다. IFA독일 베를린2017.09.01.~06. 4. 기타 IT관련 전시회가. 동경 전자회로 산업 박람.. 2017. 6. 19.
CAD/CAM/Gerber/STEP 파일 뷰어 1. DWG TrueView (Windows PC용) [바로가기]지원파일: DWG, DWF (optional), DXF 2. AutoCAD360 (App., Web) [바로가기]지원파일: DWG, DXF 3. Auto360 (Online Viewer) [바로가기]지원파일: DWG, DWF, DXF, STEP, STP 3. eDrawings Viewer (Windows / Mac OS) [바로가기]지원파일: 3D (EASM, EPRT, SLDASM, SLDPRT), 2D (EDRW, SLDDRW, DWG, DXF) 4. ViewMate Viewer (Windows) [바로가기]지원파일: GBR회원가입 후 다운로드 가능 5. Reference Gerber Viewer (Web) [바로가기] 2017. 4. 21.
스마트카 관련 주파수 출처: http://www.etnews.com/20161124000391출처: 대한민국 주파수 분배표출처: 신고하지 아니하고 개설할 수 있는 무선국용 무선기기 1. 24GHz 대역가. 24.05-24.25 GHz - 용도: 24.125 GHz (ISM 설비) K40, 물체감지센서용 K40A - 복사전력: 100 mW (안테나 절대이득 포함) 이하 나. 24.25-26.65 GHz - 용도: 특정소출력(차량충돌방지레이다용) K37G - 안테나 전력공급: -41.3 dBm/MHz, 점유주파수 대역폭은 주파수 대역 범위 이내일 것 - 24.25-26.65 GHz 주파수는 2021년 12월 31일까지 기기 설치가 가능하고 (적합인증은 2017년 12월 31일까지 가능), 기기수명 만료 시까지만 사용 2. 35... 2016. 12. 14.
RF 케이블 및 RF 커넥터 종류 출처 : 네이버 지식인, www.rfsale.com, LIG넥스원 Application Note 그림 1. 커넥터 종류 및 형상 그림 2. 커넥터 종류에 따른 사용 주파수 그림 3. 커넥터 종류에 따른 사용 주파수 커넥터 종류 : SMA, SMB, N, TNC, BNC, 7/16 DIN 1. SMA (SubMiniature A) : DC-18GHz/25GHz 까지 주로 사용 (고주파수용) : TNC와 같이 볼트 조이는 형태 : RG-214, RF-316 케이블 주로 사용 2. SMB (SubMiniature B) : 그냥 집어 넣었다 빼는 형태 : ~ 4GHZ 사용 : 삽입손실 :0.3dB -> 저잡음 RF 연결이 필요한 경우 사용 X, 신호전달용으로 사용 3. N type : 미국 벨 연구소 개발자 P.. 2016. 10. 31.
